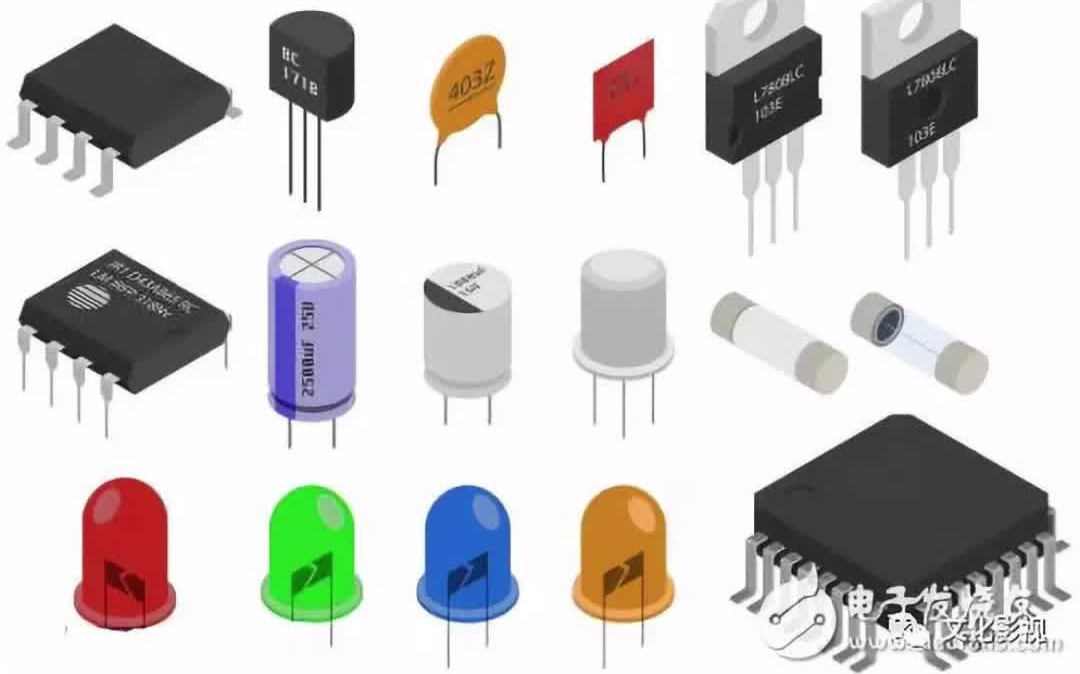

谁认识图里的电子元器件？常用资料分享！

在电子设计和维修中，我们常常会遇到一些不认识的电子元器件，尤其是面对电路板上的微小元件时，更是让人头疼。本文将从最常见的元器件入手，分享一些实用的识别方法和资料，帮助大家快速认识它们。

一、常见电子元器件快速识别

1. 电阻：通常为黑色或蓝色圆柱体，上面印有彩色色环，用于限制电流。也有贴片电阻，表面印有数字代码（如103表示10kΩ）。
2. 电容：圆柱形电解电容有极性，标有耐压和容量；陶瓷电容多为黄色或棕色的小圆片，无极性。贴片电容通常无标记，需借助电路图判断。
3. 二极管：玻璃封装，一端有黑色环表示负极；发光二极管（LED）则是透明或彩色，长脚为正。
4. 三极管：黑色半圆柱，有三个引脚，印有型号如9013、8550等，用于放大或开关。
5. 集成电路（IC）：黑色长方块，两侧或四周有引脚，表面印有型号，如NE555、LM358等，内部集成复杂电路。
6. 电感：线圈状，有的带磁芯，标有电感值，如100μH。
7. 晶振：金属封装，标有频率（如16.000MHz），为电路提供时钟信号。
8. 光耦：内部含发光二极管和光敏元件，用于隔离信号，常见型号如PC817。

二、实用识别技巧

• 看标记：许多元件表面直接印有型号或参数，如电阻的色环、芯片的型号。
• 量尺寸：贴片元件有标准封装尺寸，如0805、0603，可辅助判断类型。
• 测引脚：用万用表测量通断或电压，电阻两端有阻值，二极管单向导通，电容充放电等。
• 查电路图：遇到不确定的元件，可参照电路图或查找设备原理图。
• 用手机识图：拍照后使用百度识图、淘宝拍立淘等工具尝试识别。

三、常用资料分享

为了快速查找元器件资料，推荐以下资源：

1. Datasheet查询网站：AllDatasheet、IC Key、立创商城。输入型号即可下载详细规格书。
2. 元器件识别APP：ElectroDroid（安卓）、iCircuit（iOS），提供引脚图、色环计算等。
3. 色环电阻计算器：网页或APP，输入颜色自动计算阻值。
4. 贴片代码查询：SMD Code Book、SMD Marking Codes，帮助识别贴片元件丝印。
5. 常用电子元器件手册：可搜索《电子元器件速查手册》PDF，涵盖大多数元件参数。
6. 论坛和社区：电子发烧友、CSDN、知乎，发帖求助往往能快速得到答案。

四、如何求助识别

如果你有元件图片想请人识别，建议提供以下信息：

• 清晰的照片（正反面及引脚）。
• 元件所在电路板的功能描述。
• 测量到的引脚间电阻或电压。
• 设备型号或电路图。

将这些信息发到电子论坛或微信群，资深爱好者通常能迅速给出答案。

认识电子元器件需要多实践、多查阅资料。掌握常见元件的特征和识别方法，就能在电子制作和维修中游刃有余。希望本文分享的资料能对你有所帮助！
